熱電偶(K、E、J、N、T、R、B、S、C)溫度采集模塊 8路 RS485輸出 modbus-rtu協議 導軌安裝
測量8路熱電偶溫度信號，通過RS485接口輸出。熱電偶信號輸入與工作電源、RS485之間隔離。RS485通信采用標準modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏聯網。出廠預設RS485通信參數：模塊地址1，波特率9600，8個數據位，無校驗位，1位停止位，用戶通過上位機參數設置軟件修改通信參數。
- 型號： HY885-AIT8
一、產品簡介
測量8路熱電偶溫度信號，通過RS485接口輸出。熱電偶信號輸入與工作電源、RS485之間隔離。RS485通信采用標準modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏聯網。出廠預設RS485通信參數：模塊地址1，波特率9600，8個數據位，無校驗位，1位停止位，用戶通過上位機參數設置軟件修改通信參數。
二、技術參數
型號 | HY885-AIT8 |
輸入信號 | 8路熱電偶，支持K,E,J,N,T,R,B,S,C分度號，帶斷偶檢測 |
測量精度 | 0.2%，冷端補償誤差±1.5℃ |
測量范圍 | K:-200~1320℃; E:-200~1000℃; J:-200~1200℃; N:-200~1300℃ T:-200~400℃; R:-50~1700℃; B:250~1800℃; S:-50~1700℃; C:0~2320℃ |
輸入隔離 | 輸入信號與工作電源、RS485輸出之間隔離，隔離電壓≥2000VDC |
采樣速度 | 16次/秒，8通道循環測量 |
通信接口 | RS485 |
通信協議 | Modbus-rtu |
波特率 | 2400,4800,9600,19200,38400,57600,115200 |
奇偶校驗位 | 無校驗，奇校驗，偶校驗 |
電源通信指示燈 | 上電后指示燈常亮，接收到一幀命令閃爍一次 |
工作電源 | DC9-36V |
安裝方式 | 35mm導軌安裝 |
外形尺寸 | 131X72X27mm |
三、外形尺寸
四、RS485通信
4.1、RS485通信協議
通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8個數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。
支持03H、04H讀命令，03H、04H讀命令功能相同；06H、10H寫命令。
報文格式說明：
命令03H(或04H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢模塊地址，可以在 1~247內設置，占用 1個字節
命令：03H(或04H)讀命令，長度為 1個字節
數據地址：讀取的數據起始地址，占用 2個字節
數據長度：讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
模塊響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：03H(或04H)，長度為 1個字節
數據長度：讀取的數據字節長度
數據信息：讀取的數據
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
4.2、通訊報文舉例
讀數據寄存器(功能代碼03H/04H)：讀出8路熱電偶測量值，1~8路溫度值分別為-25.6℃、0℃、36.7℃、45.0℃、100.0℃、150.3℃、1000.0℃、1207.5℃，儀表地址為1。
主機讀數據幀(數據以16進制格式表示)：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01 | 03 | 00,00 | 00,08 | 44,0C |
模塊回應數據幀(數據以16進制格式表示)：
地址 | 命令 | 數據長度 | 數據段(16字節) | 校驗碼 |
01 | 03 | 10 | FF,00,00,00,01,6F,01,C2,03,05,DF,E0,27,10,2F,2B | 1E,6D |
4.3、Modbus通信寄存器地址表
地址 | 項目描述 | 數據類型 | 說明 |
0 | 第1路熱電偶溫度 | short | 有符號整數，高位在前，讀出值/10，即為實際溫度值，單位為：℃。 當讀出的溫度值大于熱電偶的測量范圍，說明此路沒有熱電偶輸入或處于斷偶狀態。 |
1 | 第2路熱電偶溫度 | short | |
2 | 第3路熱電偶溫度 | short | |
3 | 第4路熱電偶溫度 | short | |
4 | 第5路熱電偶溫度 | short | |
5 | 第6路熱電偶溫度 | short | |
6 | 第7路熱電偶溫度 | short | |
7 | 第8路熱電偶溫度 | short | |
8 | 冷端溫度 | short | 有符號整數，保留1位小數，單位為：℃。 |
100 | 熱電偶分度號 | short | 0~8:分別代表K,E,J,N,T,R,B,S,C分度號 |
101 | 使用通道數量 | short | 1~8，出廠預設值為8。 |
102 | 冷端溫度修正 | short | 修正測量冷端點位置和實際位置溫度誤差 |
2048~2049 | 第1路熱電偶溫度 | float | float數表示的溫度值，單位為：℃。float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。 |
2050~2051 | 第2路熱電偶溫度 | float | |
2052~2053 | 第3路熱電偶溫度 | float | |
2054~2055 | 第4路熱電偶溫度 | float | |
2056~2057 | 第5路熱電偶溫度 | float | |
2058~2059 | 第6路熱電偶溫度 | float | |
2060~2061 | 第7路熱電偶溫度 | float | |
2062~2063 | 第8路熱電偶溫度 | float | |
2064~2065 | 冷端溫度 | float | |
7166 | 通信參數充許修改 | Short | 寫入ccaaH使能充許修改通信參數 |
7167 | RS485地址 | Short | 范圍:1~247 |
7168 | RS485波特率 | Short | 范圍:0~6(對應2400~115200) |
7169 | RS485數據格式 | Short | 范圍:0~3 |
說明：
(1) float數表示的溫度值，單位為：℃。float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
(2) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。
五、接線圖
VCC+,VCC-：工作電源的正負輸入接口。485A，485B：RS485的A，B接口。INx+,INx-:第x路熱電偶溫度輸入接口，x代表1~8，熱電偶正端接+號端。
六、聯系方式
電話：13330250723(銷售)，18996151448(技術支持)
Email:18996151448@163.com
公司網站：www.ylytsw.cc

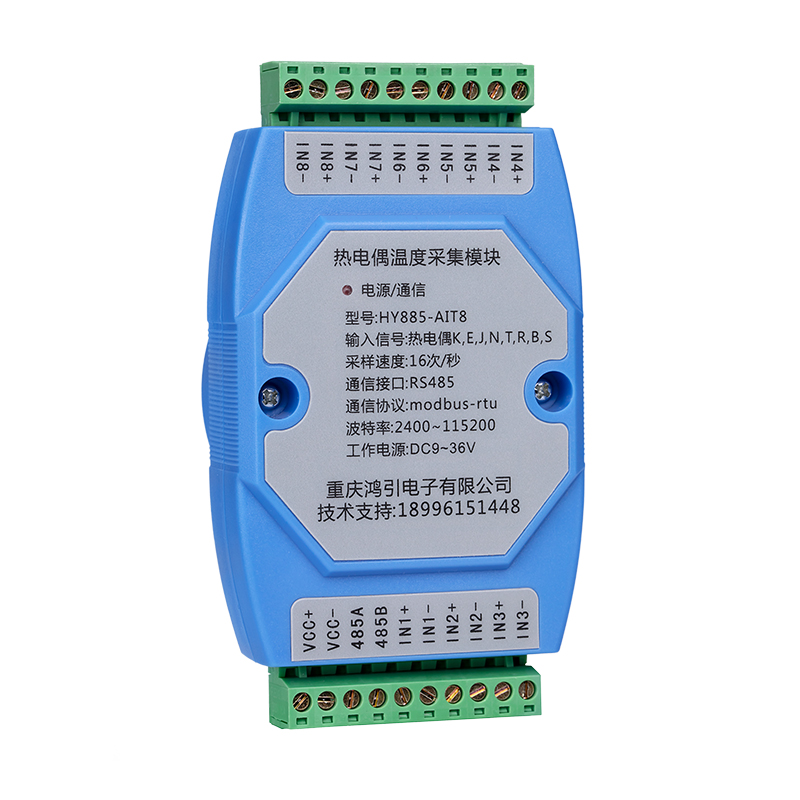

附錄A：產品圖片
