一、產品簡介

(1) 數顯三相電流（電壓）表，具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用變電站自動化、配電自動化、智能建筑、機器設備等。真有效值測量，精度高，穩定性好；

(2) 互感器倍率可通過儀表按鍵現場設置，使用方便靈活；

(3) 可選一路或二路繼電器報警輸出，實現上下限報警功能；

(4) 可選一路模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)；

(5) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；

(6) 三排4位高亮紅色LED同時顯示三相電流（電壓）值，清晰直觀顯示。

二、技術參數

三、用戶選型

3.1、儀表外形尺寸及開孔尺寸

3.2、命名方式

HY194① - ②K1 - ③④

①、輸入信號類型：電壓輸入為U，電流輸入為I。

②、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。

③、模擬量變送輸出代號為D，RS485數字接口代號為R，無輸出為空。

④、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。

舉例：96×96外型儀表，信號輸入為三相AC0~5A，帶RS485接口，型號為：HY194I-9K4-R。

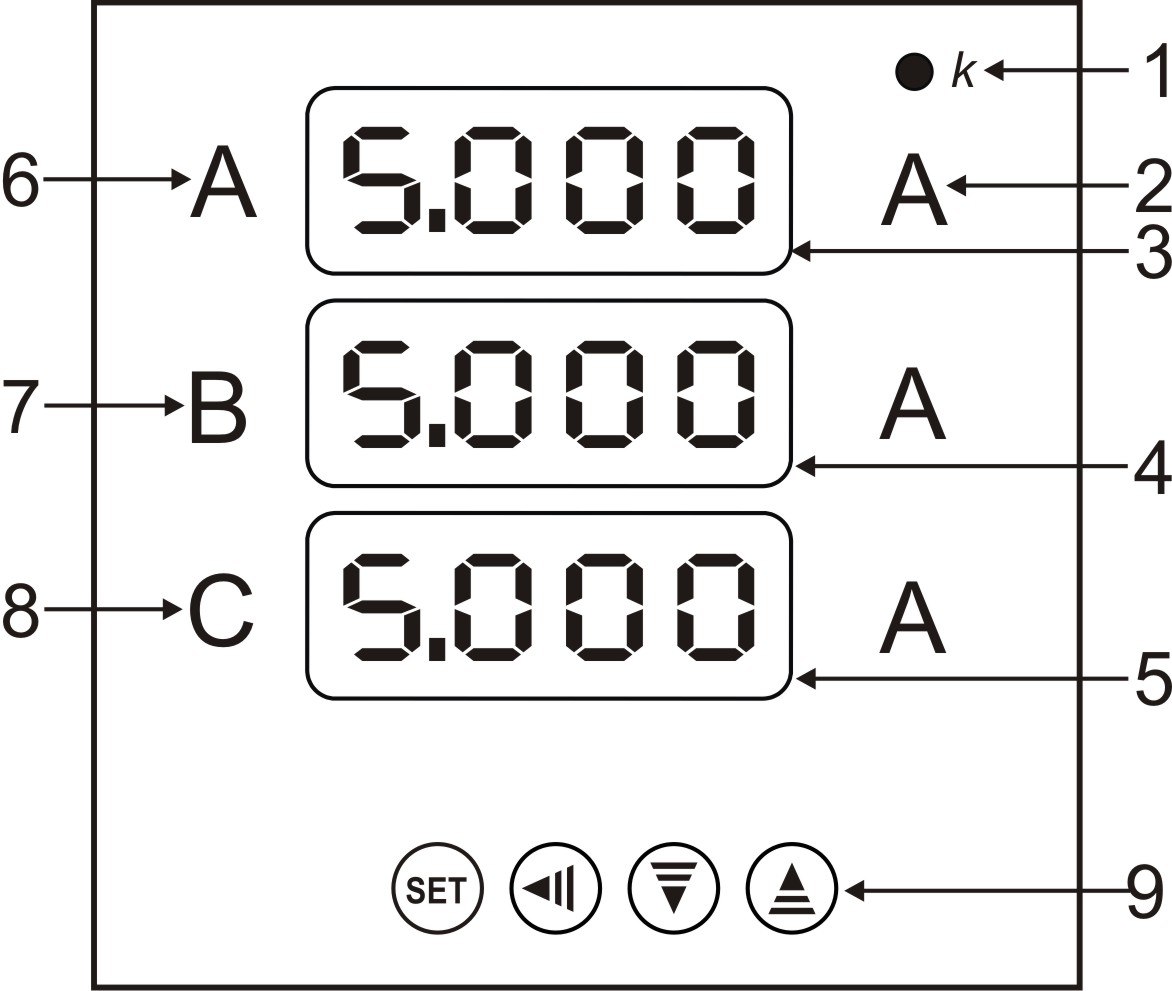

四、面板說明

①、與V(A)一起構成單位指示，當K上的指示燈亮，代表K指示有效，和V(A)一起組成KV(KA)單位。

②、測量值的單位，電流表為A、電壓表為V。

③、A相的測量值顯示。

④、B相的測量值顯示。

⑤、C相的測量值顯示。

⑥、A為A相測量值顯示指示符。

⑦、B為B相測量值顯示指示符。

⑧、C為C相測量值顯示指示符。

⑨、操作按鍵。

五、面板按鍵操作

5.1、按鍵定義

功能鍵SET：用于進入菜單項，確認設置值。

位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。

增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

5.2、操作方法

按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。

六、參數設置

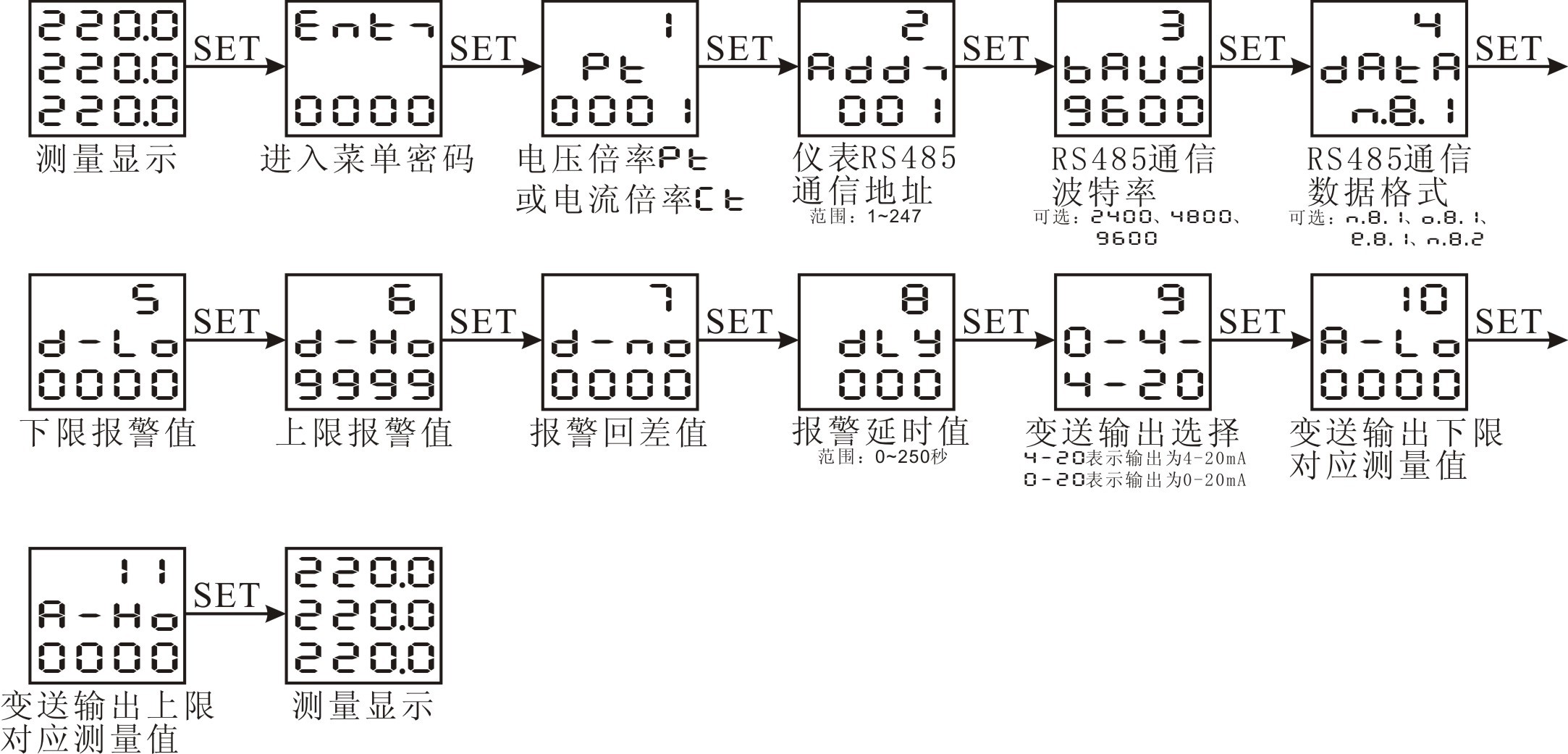

6.1、菜單設置流程

說明：沒有功能的菜單項會自動跳過，例如，儀表不帶RS485接口，菜單設置中就不會出現2、3、4項關于RS485通信的設置項。進入菜單密碼固定為1111。

6.2、菜單項參數說明

七、繼電器報警輸出

繼電器觸點容量：1A/250VAC，1A/24VDC。

繼電器工作在上下限報警方式，有4個報警參數設置：上限報警值UP(二次測值)、下限報警值douu(二次測值)、回差值noop(二次測值)、報警延時間值dly(單位為秒)；上限報警說明：當測量值超過上限報警值、且持續報警延時值的時間后，則上限報警繼電器動作，當上限報警繼電器動作后，只有當測量值小于(上限報警值-回差值)時，上限報警繼電器復位。下限報警說明：當測量值低于下限報警值、且持續報警延時值的時間后，則下限報警繼電器動作，當下限報警繼電器動作后，只有當測量值大于(下限報警值+回差值)時，下限報警繼電器復位。

繼電器報警是同時臨控三相，只要三相中的任意一相達到報警條件，繼電器就會動作。

二次側的值的計算方法：二次測值=一次測值/互感器倍率。如果沒有外配互感器，互感器倍率為1，一次測值與二次測值相等。

舉例說明：交流電流表，配600A/5A電流互感器，上限報警點為500A，下報警點為200A，回差為1A，報警延時值為5秒。UP=4.167；douu=1.667；noop=0.008；dly=5。

八、模擬量變送輸出

模擬量輸出可選：DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣泛用于PLC、DCS等數據采集。模擬量變送輸出與A相的電流或電壓值對應。

精度0.5%；電流輸出時，負載電阻＜500Ω；電壓輸出時，負載電阻＞100KΩ。

九、功能模塊

9.1、RS485通訊

9.1.1、通信協議

(1)   RS485通訊接口，異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3)  數據格式： 無校驗位、8個數據位、1個停止位； 奇校驗、8個數據位、1個停止位； 偶校驗、8個數據位、1個停止位； 無校驗位、8個數據位、2個停止位。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。

報文格式說明：

命令04H(或03H)：讀命令
      主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte  +  2byte  +  2byte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                  1byte + 1byte + 1byte  +  nbyte  +  2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

命令10H ：寫命令

主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

                  1byte + 1byte +  2byte  +  2byte  + 1byte  +  nbyte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

字節數：寫數據的字節數量

寫寄存器數據：寫入寄存器的數據

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte +  2byte  +  2byte  + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

9.1.2、通信報文舉例

(1)  讀數據寄存器(功能代碼03H/04H)：讀三相電流值，A相電流4.500A，B相電流4.400A，C相電流4.600A，儀表地址為1。

      主機讀數據幀：

      儀表回應數據幀：

(2)  寫數據寄存器(功能代碼10H):設置電流變比CT=20，儀表地址為1。

      主機寫數據幀：

      儀表回應數據幀：

9.2.3、Modbus通信寄存器地址表

說明：

(1)  讀出的電壓為二次側的電壓值，固定1位小數位，二次測的電壓值=讀出值/10，一次側的電壓值=讀出值×PT變比/10。

(2)  讀出的電流為二次側的電流值，固定3位小數位，二次測的電流值=讀出值/1000，一次側的電流值=讀出值×CT變比/1000。

(3)  繼電器的下限報警值、上限報警值、動作回差值為二次測的值。

十、接線方式及接線端子圖

10.1、接線方式

三相電流            三相電壓(三相三線、線電壓)                  三相電壓(三相四線、相電壓)

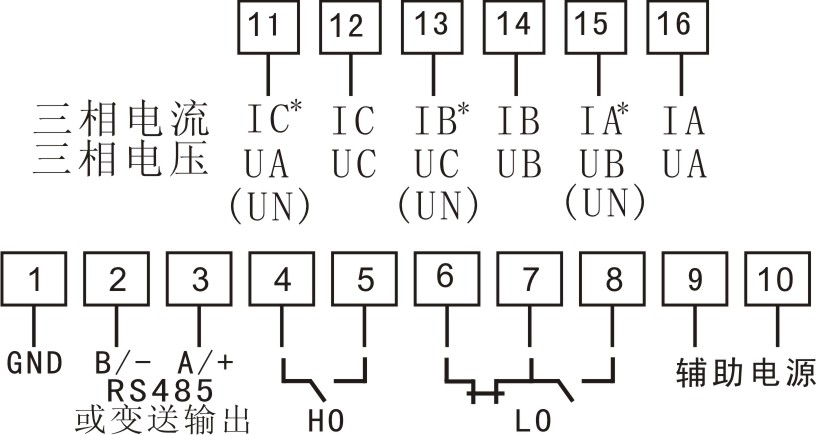

10.2、接線端子圖

說明：

1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。

2、H0為上限報警繼電器輸出，L0為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=64
