一、產品簡介

采用進口16位模數轉換芯片，把8路DC0~5V(或10V)模擬信號轉換成數字信號，通過RS485接口輸出，DC0~5V(或10V)輸入對應的數字量為0-20000。DC0-5V(或10V)模擬信號輸入與工作電源、RS485之間隔離。RS485采用標準Modbus-rtu協議，可與各種組態軟件、PLC、觸摸屏聯網。出廠預設RS485通信參數：模塊地址1，波特率9600，8個數據位，無校驗位，1位停止位，用戶通過上位機參數設置軟件修改通信參數。

二、主要技術指標

三、外形尺寸

四、RS485通訊

4.1 RS485通訊

通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8個數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。支持03H、04H讀命令，03H、04H讀命令功能相同；06H、10H寫命令。

報文格式說明：

命令03H(或04H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte +  2byte   +   2byte  +  2byte

地址：為所要查詢模塊地址，可以在 1~247內設置，占用 1個字節

命令：03H(或04H)讀命令，長度為 1個字節

數據地址：讀取的數據起始地址，占用 2個字節

數據長度：讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

模塊響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                 1byte + 1byte +   1byte  +    nbyte  +   2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：03H(或04H)，長度為 1個字節

數據長度：讀取的數據字節長度

數據信息：讀取的數據

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

4.2 通訊報文舉例

讀數據寄存器(功能代碼03H/04H)：讀出8路DC0-10V測量值，1~8通道電壓輸入值分別為1.000V、2.000V、2.252V、4.378V、5.168V、6.000V、7.503V、10.000V，儀表地址為1。

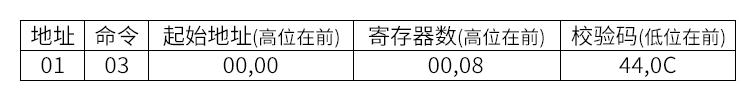

主機讀數據幀(數據以16進制格式表示)：

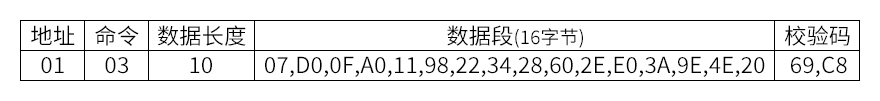

模塊回應數據幀(數據以16進制格式表示)：

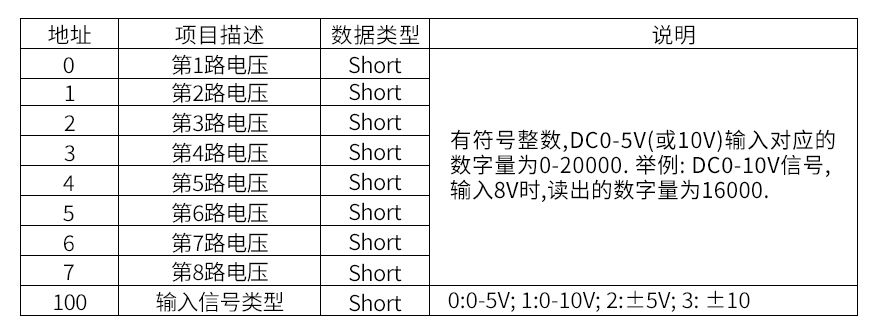

4.3 Modbus通信寄存器地址表

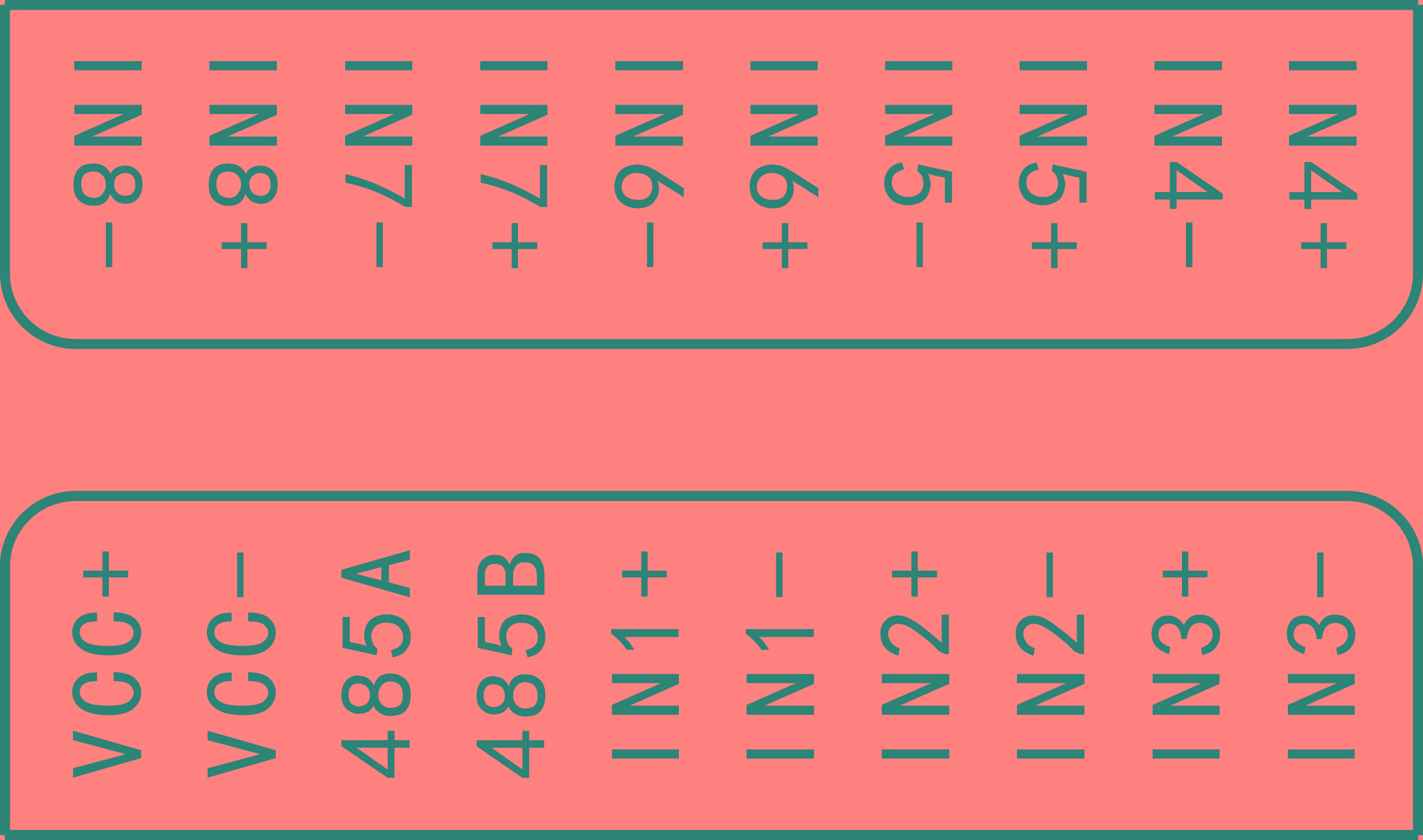

五、接線圖

VCC+、VCC-：電源的正負輸入接口。485A、485B：RS485的A、B接口。INx+、INx-:第x路DC0-5V(或10V)輸入接口，x代表1~8。

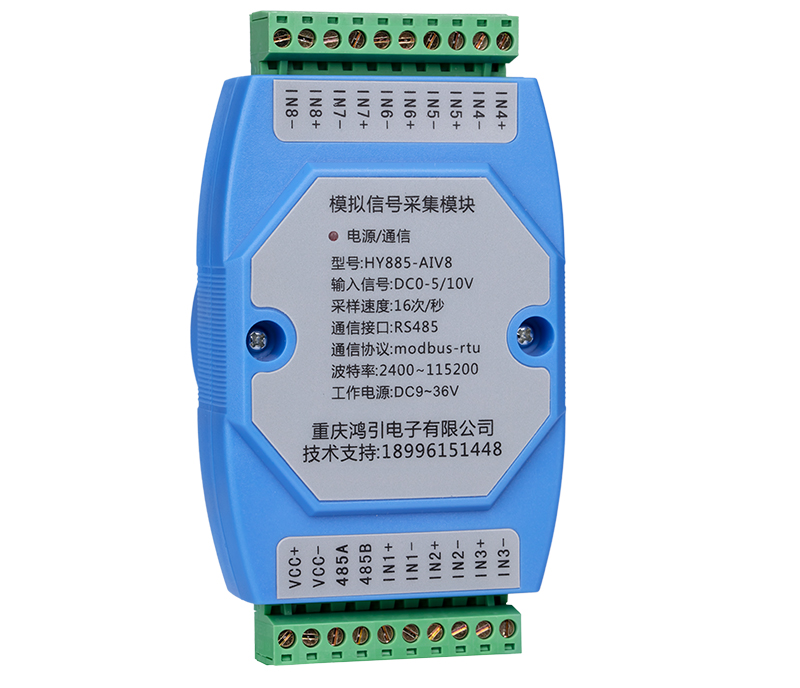

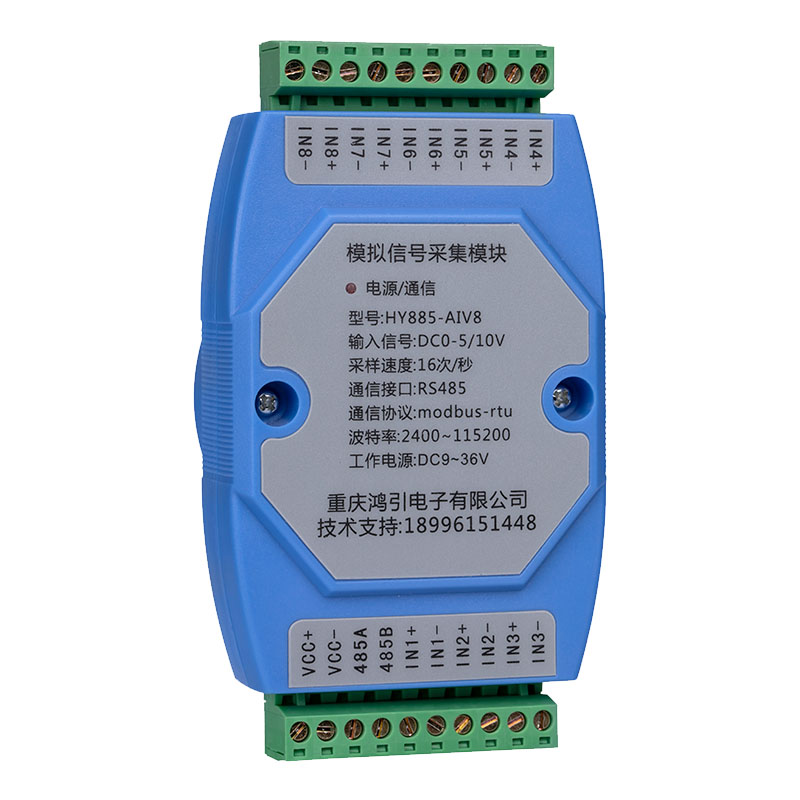

附錄A:產品圖片

附錄B：參數設置軟件

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=30

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=31
